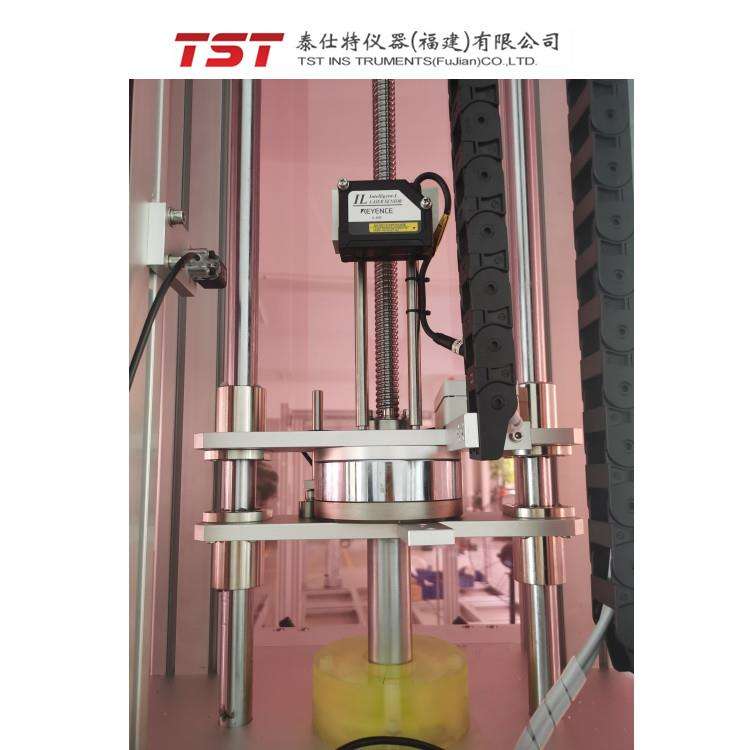

通过丝杆和电机调整冲击的高度，确定冲击位置后，吸附冲击头的电磁铁断电，冲击头自由下落冲击试验用床垫，以及回弹，直至回落到床垫上，同时激光测距传感器会实时记录冲击头距离，通过计算公式可以转换为回弹高度，最后气缸推动电磁铁吸附冲击头复位冲击高度。
|
序号
|
项目
|
规格
|
|
1
|
冲击头
|
24kg
|
|
2
|
升降速度
|
16mm/s
|
|
3
|
试样高度
|
30-400mm
|
|
4
|
有效冲击高度
|
0-500mm
|
|
5
|
激光传感器有效测距
|
200-600mm
|
|
6
|
伺服电机
|
400w
|
|
7
|
电源
|
1∮ AC 220V 50Hz 6A
|
|
8
|
整机尺寸（长*宽*高）
|
2480*2280*2900
|
(1)该设备固定好试样后，输入试样参数可自动测试。
(2)该设备可以实时显示冲击头回弹的高度。
(3)设备牢固，冲击噪音小。
(4)设备有多重限位保护，放置失误操作带来损伤。
(5)仪器异常保护：
断电保护—— 断电时瞬间保存当前测试数据，待下次供电时，可查看上次测试数据，或继续测试；
