序号
|
项目
|
规格
|
|
1
|
内外工作台尺寸
|
1000*(500+1000)
|
|
2
|
外型尺寸(mm)
|
2500×2200×245O
|
|
3
|
最大可切高度(mm)
|
550
|
|
4
|
刀带周长(mm)
|
4800
|
|
5
|
功 率
|
2.5KW
|
|
6
|
使用电源
|
AC 380V/50Hz
|
(1)本机由机架、底座、工作台导轨机构、移动定位板、马达驱动机构、刀带张紧调整机构、刀轮机构、磨刀砂轮机构、刀轮安全罩等主要部件组成。
(2)机架、底座均由槽钢焊接组合而成，刀轮机构同时安装在构件的同一平面上，为确保刀轮的稳定性，刀轮都经过静平衡试验才固定在部件上，一经安装调试后不必再变动位置。

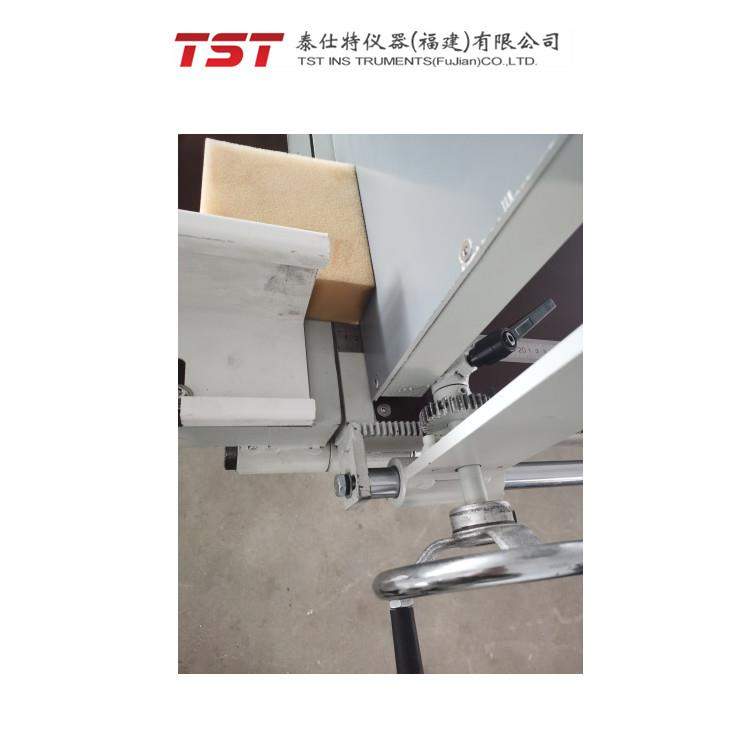

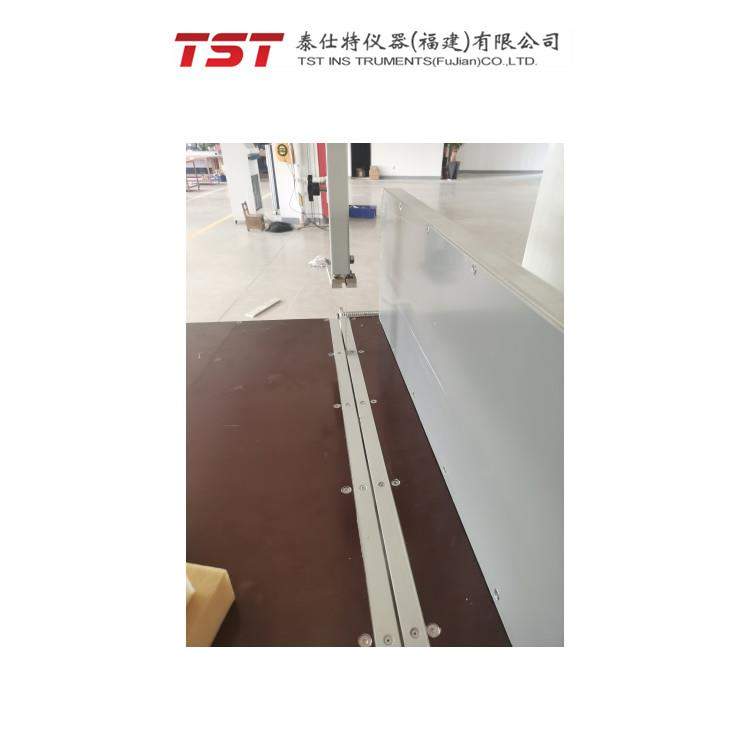

(3)工作台是由方钢及木板组成，上有移动定位板，它支撑在导轨上纵向行走，达到切割进退运动。移动定位板是控制切割厚度的定位板。
(4)刀带张紧调整机构是用来调节刀带张紧度和装拆刀带的卸荷装置，使用时配合本构件中弹簧压紧螺母，可调节弹簧张紧力。
(5)磨刀砂轮是利用二个对向的碗型砂轮（电机带动）轻贴带刀口，偏移一定角度后固定（此角度可由操作者选取，一般采用15°～30°）。
(6)刀带的装拆：由于工作台前后侧分别有一套绞链销机构。此机构作为左右平台连接用，也作为装换刀带时拆装用，当要更换刀带时先将此机构绞链拆下，才能拆下刀带。
(7)刀带的定位：带刀轮在安装时保证在同一平面上，以保证刀带运转时不脱刀、不发生偏离，为了防止刀带径向晃动，在上梁压刀轮轴下装了一套轴承，在底座（工作台下）装上同样的一套轴承，以作刀带定向之用。
